谐波有哪些来源

发布日期：2020-06-19 作者：方长电力点击：

1、用户变压器群：一般情况下，三相变压器由于铁芯为“日”形状，中相比边相要短一半。因此，三个磁路的不对称引起变压器励磁电流中含有谐波分量。所以当对空载三相变压器加电压激励时，即使受电侧没有零序电流通路，励磁电流中也会有谐波分量。虽然在实际运行时，这个谐波分量很小，但由于变压器绕组接法以及各绕组和电网各相的连接统一规定时，则各台变压器励磁电流里的同次谐波彼此叠加，形成了电网中谐波的又一重要来源。

2、中频炉、电弧炉等设备：对该地区负荷进行分析，发现主要的原因是该地区特钢工业发达，中频炉、电弧炉等作为一类加热源已经非常普及。电弧炉是利用电极物料间产生的电弧熔炼金属，因此，它的电流波形很不规则，含有多种谐波以及间谐波，这是谐波的一个重要来源。而中频炉是工频电流整流后再变为中频，再利用电磁感应来熔炼金属，因此产生大量的高次谐波。

3、其他来源：电力谐波分析仪厂家介绍谐波还有其他的来源，各类生产用电如电镀、电泵等，生活用电中如电视机、电脑、荧光灯等，采用开关电源或其他电力电子技术的装置，单独来看，所产生的谐波非常微小，但是由于其数量的极其庞大，也是不可忽视的一部分。

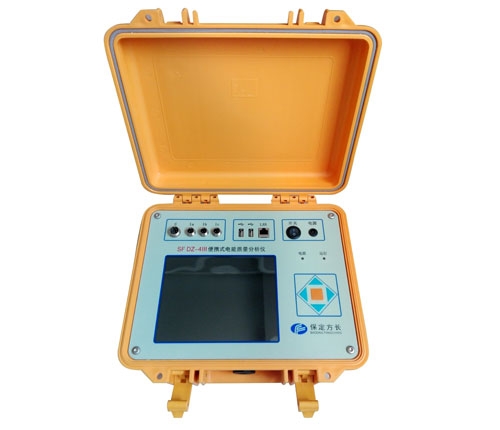

电力谐波分析仪
