电力谐波分析仪分析谐波的方法

发布日期：2020-08-19 作者：方长电力点击：

电力谐波分析仪是信号处理的一种基本手段，在电力系统的谐波分析中，主要采用各种谐波分析仪分析电网电压、电流信号的谐波，该类仪表的谐波分析次数一般在40次以下。对于富含谐波的变频器输出的PWM波，其谐波主要集中在载波频率的整数倍附近，当载波频率高于基波频率40倍时，采用上述谐波分析设备，其谐波含量近似等于零，不能满足谐波分析的需要。

当载波频率固定时，谐波的频率范围相对固定，而所需分析的谐波次数，与基波频率密切相关，基波频率越低，需要分析的谐波次数越高。一般宜采用宽频带的，运算能力较强、存储容量较大的变频功率分析仪，根据需要，其谐波分析的次数可达数百甚至数千次。

例如，当载波频率为2kHz，基波频率为50Hz时，其40次左右的谐波含量大；当基波频率为5Hz时，其400次左右的谐波含量大，需要分析的谐波次数一般至少应达到2000次。同时选择仪表的同时，还应选择合适带宽的传感器，因为传感器的带宽将限制进入二次仪表的信号的有效带宽。一般用选择宽频带的电压、电流传感器，如变频功率传感器。

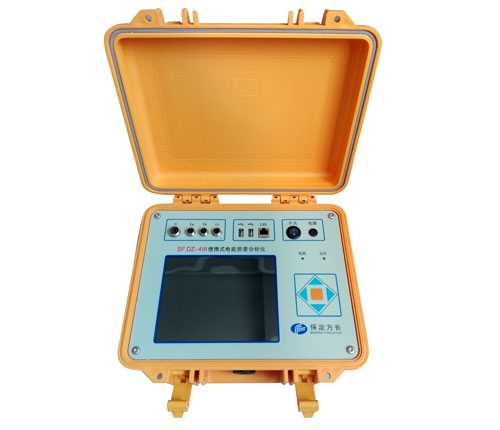

电力谐波分析仪
