电力谐波分析仪的监控装置

发布日期：2020-08-25 作者：方长电力点击：

电力谐波分析仪可测量三相电压、三相电流的谐波、序分量、电压变动和闪变、电压偏差、功率因数、有功、无功、频率、暂态电压等参数，谐波可测量63次，仪器实时监测定时记录，记录结果可以存盘并打印，为用户提供丰富、完整的实测记录资料。广泛应用于变电站、风电场、钢铁企业及电气化铁路，产品通过相关认证，完全能够满足电网运行要求，实现对电网保驾护航。

谐波分析是信号处理的一种基本手段。在电力系统的谐波分析中，主要采用各种谐波分析仪分析电网电压、电流信号的谐波，该类仪表的谐波分析次数一般在40次以下。对于变频器而言，其谐波分布与电网不同，电网谐波主要为低次谐波，而变频器的谐波主要为集中在载波频率整数倍附近的高次谐波，一般的谐波分析设备只能分析50次以下的谐波，不能测量变频器输出的高次谐波。

对于PWM波，当载波频率固定时，谐波的频率范围相对固定，而所需分析的谐波次数，与基波频率密切相关，基波频率越低，需要分析的谐波次数越高。一般采用宽频带的，运算能力较强、存储容量较大的变频功率分析仪，根据需要，其谐波分析的次数可达数百甚至数千次。选择仪表的同时，还应选择合适带宽的传感器，因为传感器的带宽将限制进入二次仪表的信号的有效带宽。

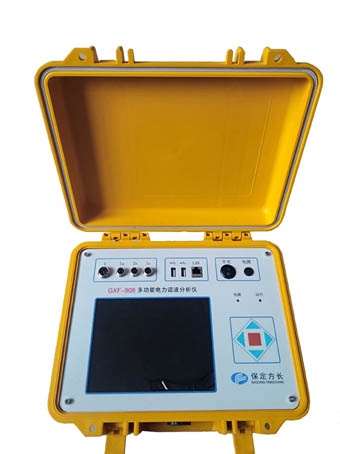

电力谐波分析仪
