电能质量分析仪闪变测量误差检定点选取

发布日期：2020-11-13 作者：方长电力点击：

闪变一般是指灯光照度不稳定造成的视感，是衡量电能质量的重要指标之一。国家对闪变限值提出了明确的要求，电能质量分析仪是对电能质量检测的标准测试设备，电能质量分析仪能否准确测量电网的闪变特征值非常重要。

检定电压闪变值的电压选定一般为230V(50Hz)，特殊测量要求可选其他标准电压。对闪变进行检定时采用方波调制，对于短时间内闪变值为1时，电压变动频率、变动频度及变动量所示设置。而对于短时间闪变值为3时，电压变动频率分别选取0.58333Hz和0.916Hz，变动频度按照上表中对应数据进行设置时，变动设置表中的数据应当变为原值的三倍。

长时间闪变值为1时，电压变动频率选取0.916Hz，变动频度及变动量按照上表中的数据进行设置。对于多通道的电能质量检测分析仪来说每个通道都进行检定，检定点可以与单通道被检设备一直。根据标准要求，电能质量分析仪闪变测量误差不能大于5%。

采用标准源法进行闪变检定时连接设备，按照选定的电压值设置闪变标准测量的方波电压变动频度和变动量，并输出波动电压，得到闪变标准值Psts(PIts)，10min后由被检仪器得到短时闪变示值PstX，2h后得到长时间闪变示值PItX。

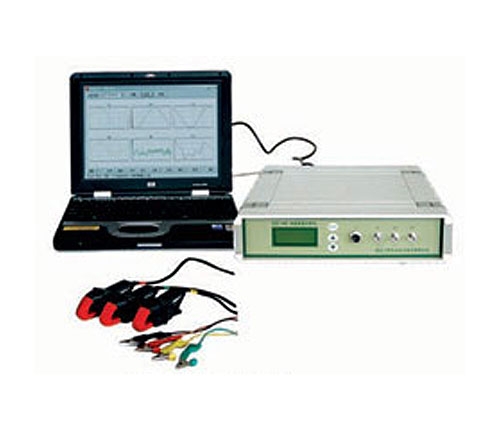

电能质量分析仪
