测试谐波现场的要求有哪些

发布日期：2020-12-08 作者：方长电力点击：

1、电能质量分析仪测试谐波时，测量数据应满足数理统计的要求。作为日常的巡回测试，应测量24h，两次测量间隔不大于5min。对稳态谐波源，如化工整流器、直流输电换流站等，测量间隔和持续时间不做规定。对测试时的问题，应高度重视，严禁电压互感器TV二次侧短路；严禁电流互感器TA二次侧开路；测量信号尽可能在测量仪表回路或计量回路抽取。

2、在配电网测试时，应特别注意由于10kV电压互感器TV消谐电阻影响，可能使TV二次侧测得的相电压中谐波电压异常，造成错误的判断。这时解决的办法是，直接测量10kV所变380V侧A、B、C三相电压，或者改测10kVTV二次三相线电压，或者断开或短接消谐电阻与中性点的连接，再测量TV二次侧的三相电压。

3、电能质量分析仪在分析谐波电流引起的谐波电压时，应对供电变压器接线方式给予充分重视。因为变压器为静止设备，当各绕组流过正序或负序电流时，将产生相同的电磁现象，因而变压器的负序阻抗和正序阻抗相等，等于变压器的漏抗。但对于零序电流来说，将遇到不同的阻抗。一般来说,变压器的零序阻抗和正序阻抗不相等，且将随着连接方式和铁芯结构型式的不同而有不同的数值。

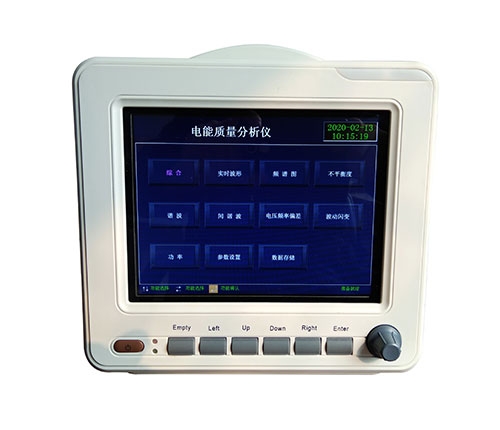

电能质量分析仪
