电能质量分析仪与电能质量检测仪的对比

发布日期：2021-08-10 作者：方长电力点击：

电能质量分析仪是一种对电网中电能质量问题进行记录及分析的业界测量工具，它可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用户提供电能质量方面的性能评估和治理决策。电能质量分析仪笼统来说可以包括电能质量在线监测装置。

目前市面上一般电能质量分析仪是指便携式的电能质量设备，体积较小，可以随测随走，电能质量在线监测设备是长期安装运行在测试现场，实时传输数据，所以叫做“在线式”。相同点：都可以测电压、电流、功率、谐波、闪变，部分功率分析仪可以；简单的波形查看分析，保存数据；电压一般都是1000v以内，电流根据电流传感器来看能测电流。

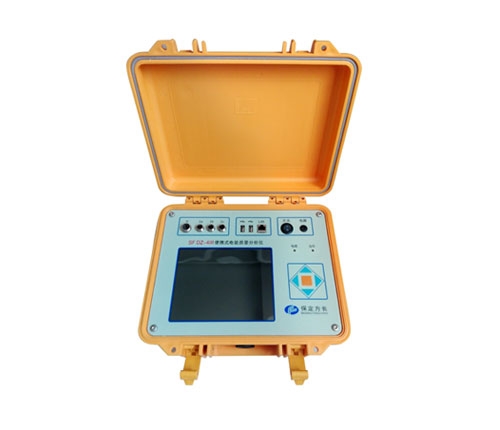

电能质量分析仪

具有强大的数据统计和分析功能，可以统计95%概率值和平均值，计算合格率，生成指定时间段的统计报表等。电能质量分析仪可以给出详尽的数据分析结果，绘制多种变化曲线，包括分相曲线和合成曲线，以便更好的观察各相曲线，或对比三相综合曲线。进而准确、直观反映测试现场情况。

不同点：功率分析仪带宽一般10M，适合测0-10M以内的变频信号，电能质量分析仪一般45-65Hz，适合测电网及连接在电网里工频设备的信号；采样功率分析仪可以到几M，电能质量分析仪一般1M以内；电能质量分析仪是用电能质量标准做为限值，机器触发限值记录电能质量事件的设备，功率分析仪不限制于标准，只要能在带宽范围内都可以测试。
