电力谐波分析仪与谐波闪烁分析仪的区别

电力谐波分析仪就是主要用来测量电力系统中的基波频率，和一系列为基波倍数的谐波的正弦波分量的仪器。在电力系统中，谐波产生的根本原因，是由于非线性负载所致。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。

谐波频率是基波频率的整倍数，根据法国数学家傅立叶(M．Fourier)分析原理证明，任何重复的波形，都可以分解为含有基波频率和一系列，为基波倍数的谐波的正弦波分量。谐波电流、电压波动和闪烁的测试，主要是测量由EUT引起的电网电压的变化。

在电压变化产生的干扰中，影响的不仅仅是取决于电压变化的幅度，还取决于它发生的频度，电压变化通常用二类指标来评价，即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度，而闪烁指标则反映了一段时间内连续的电压变化情况。

通常在电磁兼容测试中，电压闪变和谐波测验是一种电磁兼容EMC检测方式，这些EMC测试一般都是按照IEC61000-3-2和IEC61000-3-3的规范来履行的。在欧洲，这些都被认为是“横向”的规范，这意味着一切进入欧盟销售的电子或电气设备，都必须按该要求通过这两项规范的测试。

通过以上的介绍，可以看到电力谐波分析仪与谐波闪烁分析仪的区别在于，电力谐波分析仪是用在电力系统中谐波的测试与测量，一般都是手持式的。谐波闪烁分析仪是用在电磁兼容方面的测试的，一般都是谐波闪烁分析仪加电压一起组合测试，他们的测试规范是完全不一样的。

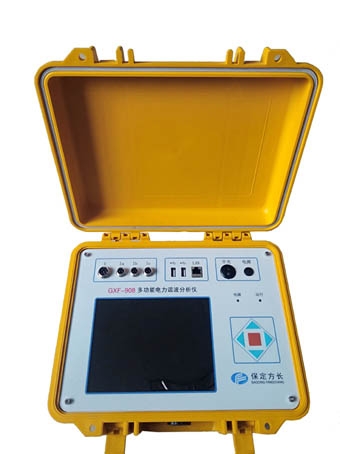

电力谐波分析仪
