电能质量分析仪在电网谐波上的运用

发布日期：2022-07-13 作者：方长电力点击：

电气设备在投入使用和非投入使用时，使用电能质量分析仪测出其各次谐波电压、谐波电流值，然后与国标值进行比较分析，看是否超出国家标准，根据分析规划出相应的治理方案。原则上选择谐波用户和接入电网公共连接点作为谐波检测点，测量该点的谐波电压和谐波源用户流入公用电网的谐波电流，检测点的谐波是否符合国家标准。

谐波电压和谐波电流一般选择1~19次，如果需要较高精准的测量，则需测量到50次谐波和高次谐波等。电能质量分析仪能分析50次谐波，同时可测量电压含有率及谐波电流有效值，很方便地对各次谐波电压含有率和谐波电流有效值进行分析，谐波电压总畸变率等进行分析。

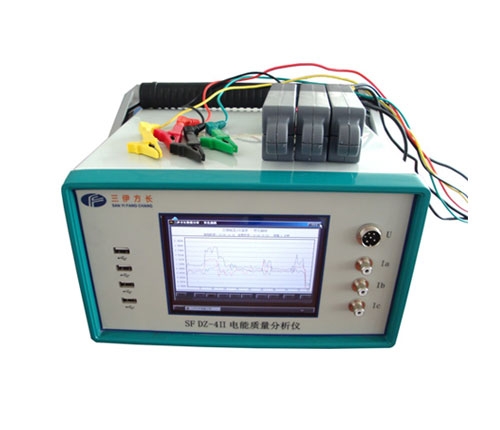

电能质量分析仪

日常可使用电能质量分析仪对检测点的谐波电压、谐波源用户的谐波电流，以及引发谐波事故的有关量进行连续或定时测量，统计谐波是否超标及观察变化趋势。在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳，再拔下与主机相连的插头。

测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但交叉后一般测试精度也不会超出在±2%。接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子。电能质量分析仪测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。
