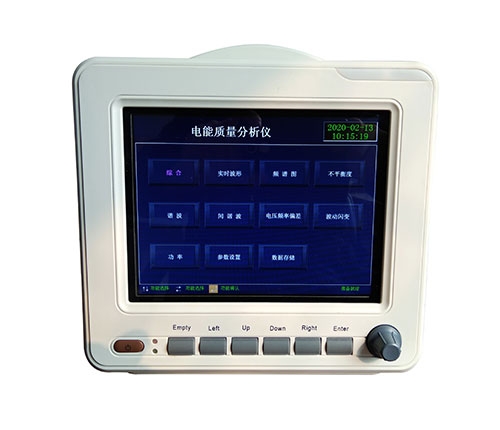

电能质量分析仪是根据国家电力行业相关标准，及国家电网公司对电能质量的技术要求，系统分析国内外对电测技术及电能质量的研究水准，结合国内的实际需要研制而成的一款检测设备。本仪器采用高速交流采样、高精度DDS波形合成、高速数字信号处理器、复杂可编程逻辑阵列、大功率集成功放、嵌入式计算机系统等技术设计而成。适用于各种电能质量分析仪、电能录波仪、便携式录波仪、电能质量监测装置、多功能数显表等等。

产品特性：

1、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术,降低了负载调整率。

2、交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相，同时也可模拟各种电力故障输出。

3、可输出2~60次标准调制谐波，可进行单次或任意多次谐波叠加输出。

4、可输出1.1~20.0次标准间谐波，可进行单次或任意多次间谐波叠加输出。

5、可输出调制频率为[0.0001Hz，40.0000Hz]的标准（矩形波调制、正弦波调制）闪变信号，并计算出符合GB12326-2000标准的标准Pst值。

6、可进行骤升/骤降试验，骤升/骤降幅度及宽度可任意设置。原则上选择谐波用户和接入电网公共连接点（PCC）作为谐波检测点，测量该点的谐波电压和谐波源用户流入公用电网的谐波电流，检测点的谐波是否符合国家标准。

谐波电压和谐波电流一般选择1~19次，如果需要较高精准的测量，则需测量到50次谐波和高次谐波等。电能质量分析仪能分析50次谐波，同时可测量电压含有率及谐波电流有效值，很方便地对各次谐波电压含有率(%)和谐波电流有效值（A）进行分析，谐波电压总畸变率（THD%）等进行分析。
