电能质量监测装置系统的结构组成

发布日期：2023-02-27 作者：方长电力点击：

电能质量监测装置主要有现场监测层，通讯传输层和数据管理层组成，组网方式有网线、光纤、无线三种模式。

现场监测层：现场安装各类电能及电能质量监测设备，要求具有通讯功能。

通讯传输层：为了将监测层设备采集的数据，传送到服务器，而负责数据通讯传输的设备，主要有通讯管理机、串口服务器、网络交换机等。数据采集终端通过串口与监测层设备通讯，读取其中数据，并进行初步分析、整理，将数据保存在本地SD卡中，之后将数据传输给无线通讯模块。无线通讯模块采用射频技术，在现场组成无线局域网络，将各点数据采集终端整理的数据收集，并传输到后台服务器，也可用网线或光纤的方式传输数据。

数据管理层：对采集数据进行存储、解析及应用的过程，包括服务器架设、各种软件的应用。

标准的电能质量监测装置具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。主画面可直接显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新。

通过电力监控系统可实时和定时，采集现场设备的各电参量及开关量状态（包括三相电压、电流、功率、功率因数、频率、谐波、不平衡度、电流K系数、电话波形因子、电压波峰系数、电能、温度、开关位置、设备运行状态等），将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷值、功率因数上下限等），并对重要信息量进行数据库存储。

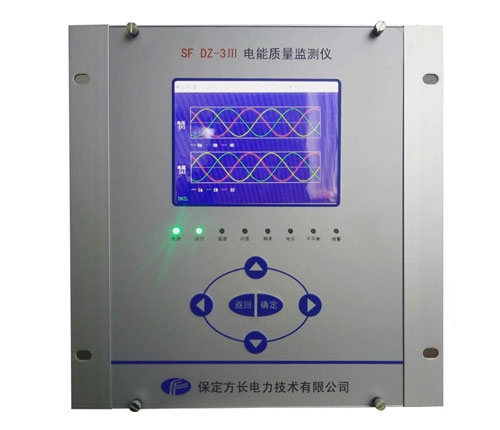

电能质量监测装置
