电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理。模拟信号采集用分辨率为16位的4通道同步采样的AD7655完成，实现采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准。

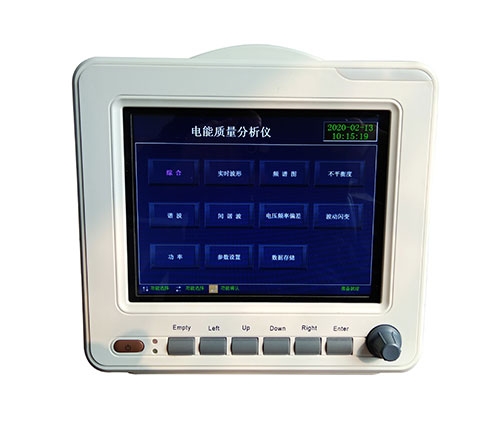

DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率，实现工频和采样频率同步。采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更直观地了解电网参数状态。

内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数，可根据需要选择，5s采集记录一次，可记录存储长达300天的趋势曲线记录。对所有的电压、电流、功率、电能、谐波、相位等电量参数做分析和诊断。

配置3款共12个电流钳，应对各种场所。4通道电流、电压测量，同时捕捉和记录电量参数、波形，提供工作所需的全部电能质量信息。可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器可同时存储150组瞬态波形。

可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
