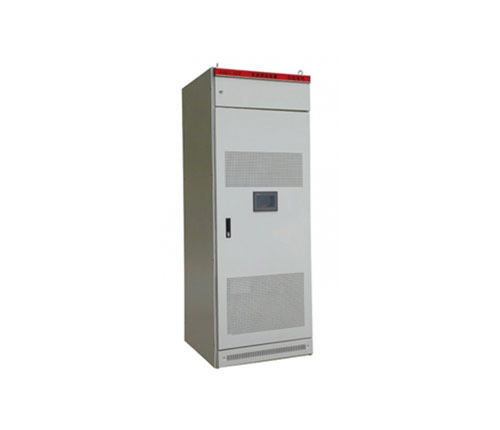

产品概述
     SFAPF-DX系列单相负载专用型APF，不仅能够重点消减3次谐波电流，避免3次谐波电流叠加到零线上引起零线过载发热产生的火灾隐患。还能消减系统内其他频次谐波电流，全面解决单相整流设备引发的谐波危害，是现代化办公环境中理想的电能质量保障设备，特别适用于3次谐波含量高的单相整流设备负载系统。

产品优势

     针对性抑制消减3次谐波与零线电流

SFAPF-DX系列单相负载专用型有源滤波器，具有强大的零线电流消除能力，针对性抑制消减3次谐波，解决单相整流设备引发的谐波危害，避免零线过流发热引发火灾隐患，是单相整流负载比较多的现代化办公环境中有效防护设备。

适用系统参数：

 1、电网电压：220V±10%

 2、电网频率：50HZ±2%

 3、接线方式：单相

 4、整机效率：≥95%

 5、进线方式：上进上出或下进下出可选

产品特性

  滤波效率高，可同时补偿2-50次谐波，有效滤除率高达95%以上。
  美国TI顶级控制芯片，微秒级瞬时响应速度，全响应时间<10mS。
  模块化设计，柜机式、壁挂式、抽屉式任意组装。
  功率密度高，占地面积小。
  裕量系数高，可保证模块在1.1倍额定容量下长期稳定运行。
  全面故障保护，可靠性高，运行寿命长。
  各模块独立采样，独立运行，多种容量任意组合，方便在线扩容。
  标准Modbus协议，485通讯接口，可将数据上传至远端。
  柜机标配10.2”触摸屏，人机界面友好，设置非常简单。

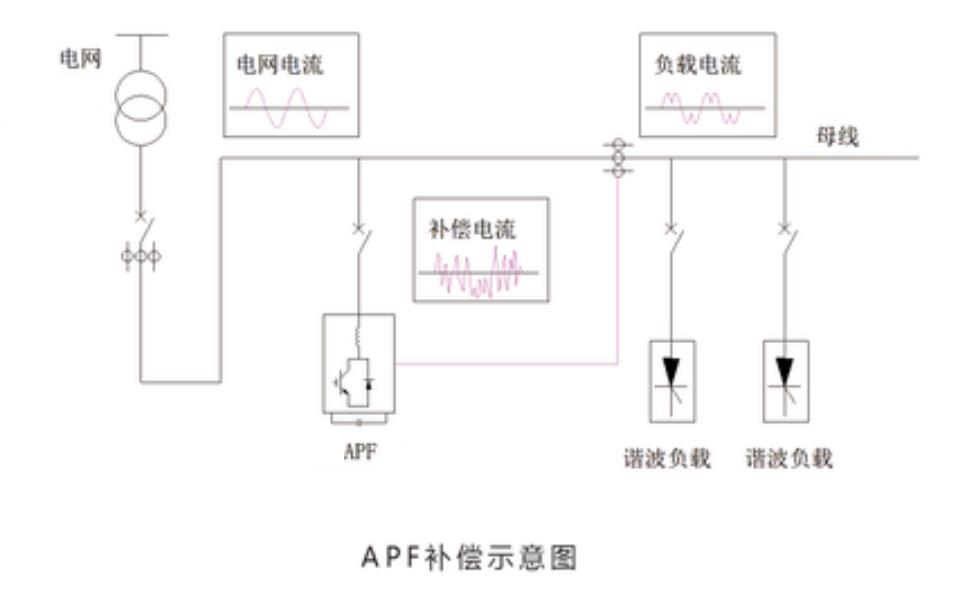

工作原理

通过CT采集供电回路中存在的谐波和无功电流信号，经内部芯片快速分析计算，控制主功率单元产生一个与该电流大小相等而极性相反的补偿电流，对频率和幅值都变化的谐波和无功进行动态跟踪精确补偿，实现精确治理谐波。

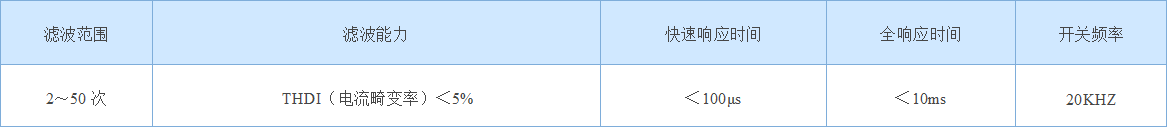

重点性能参数

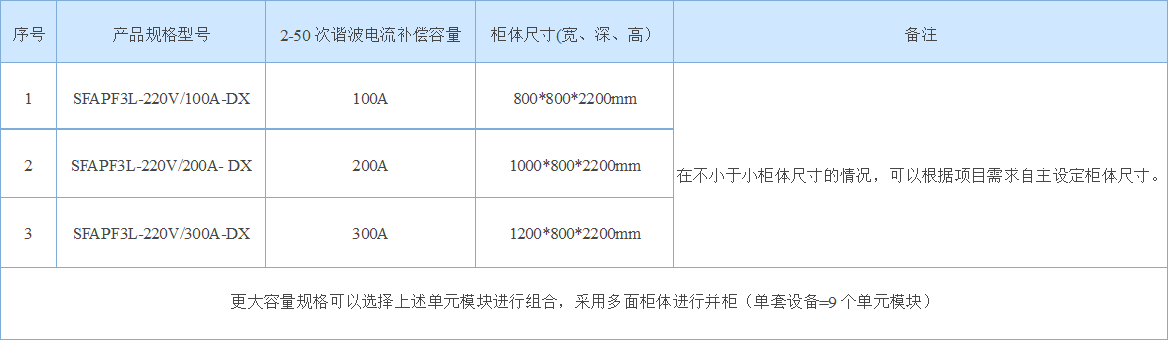

产品选型介绍
