电力谐波分析仪的作用

发布日期：2020-10-27 作者：方长电力点击：

电力谐波分析仪指用于检测谐波的仪器，也叫作谐波检测仪，又称谐波分析仪。绝大部分谐波测量仪器都使用傅立叶变换的方法来进行谐波测量。使用傅立叶变换进行谐波分析的前提是，要求被分析的波形必须是一个周期波形，也就是说，使用傅立叶变换只能测量整数次谐波。极少数谐波检测仪可以检测分数谐波，测量分数谐波不能使用傅立叶变换的方法，测量分数谐波的具体方法随生产厂商的不同而有所不同，并且几乎都是进口的产品，国内开发的可以测量分数谐波的谐波检测仪目前只有一种。

谐波检测仪是一款监测电力系统中谐波能量的仪器。功能是收/发控制功能，通讯方式选择功能。当电网中的电压或电流波形非理想的正弦波时，即说明其中含有频率高于50Hz的电压或电流成分，我们将频率高于50Hz的电流或电压成分称之为谐波。当谐波频率为工频频率的整数倍时，将其称之为整数次谐波，这类谐波通常用次数来表示。

例如：将频率为工频频率5倍的谐波称之为5次谐波，将频率为工频频率7倍的谐波称之为7次谐波，依此类推。大部分非线性负荷成生的谐波都是整数谐波当谐波频率不是工频频率的整数倍时，将其称之为分数谐波。这类谐波通常直接使用谐波频率来表示。

由于接入电网的非线性负载越来越多，且负载不断变化，这必然导致电网上的谐波越来越复杂，被污染的电网给设备的安全可靠运行埋下了巨大的安全隐患。有源电力滤波器能够通过产生参考补偿电流有效抑制电网谐波。

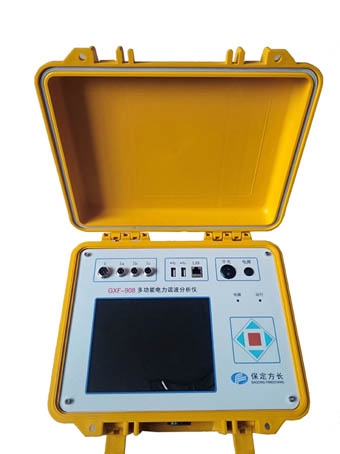

电力谐波分析仪
