电能质量分析仪闪变测量误差的检定方法

发布日期：2020-11-05 作者：方长电力点击：

闪变一般是指灯光照度不稳定造成的视感，是衡量电能质量的重要指标之一。国家对闪变限值提出了明确的要求，电能质量分析仪是对电能质量检测的标准测试设备，电能质量分析仪能否准确测量电网的闪变特征值非常重要。

闪变测量误差检定点选取：检定电压闪变值的电压选定一般为230V，特殊测量要求可选其他标准电压。而对于短时间闪变值为3时，电压变动频率分别选取0.58333Hz和0.916Hz，变动频度按照对应数据进行设置时，变动设置表中的数据应当变为原值的三倍;长时间闪变值为1时，电压变动频率选取0.916Hz，变动频度及变动量按照上表中的数据进行设置。对于多通道的电能质量检测分析仪来说每个通道都进行检定，检定点可以与单通道被检设备一直。根据标准要求，电能质量分析仪闪变测量误差不能大于5%。

闪变测量误差检定方法：用标准源法进行闪变检定时连接设备，按照选定的电压值设置闪变标准测量的方波电压变动频度和变动量，并输出波动电压，得到闪变标准值Psts，10min后由被检仪器得到短时闪变示值PstX，2h后得到长时间闪变示值PItX。

按照选定的电压值和方波电压变动频率、变动频度及变动量设置闪变信号发生器的输出，10min后从标准闪变仪可以得到短时间闪变标准值Psts，从被检电能质量分析仪得到短时闪变值PstX。2h后从标准闪变仪得到长时间闪变标准值PIts，从被检仪器得到短时间闪变值PItX。试验完成后读取并记录设备的示值Psts、PstX、PIts和PItX。

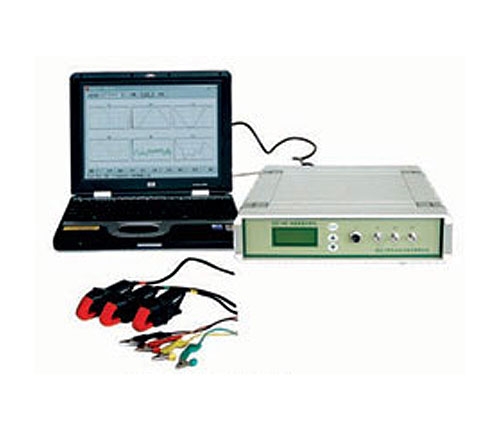

电能质量分析仪
