电力谐波分析仪对哪些设备有影响

发布日期：2021-04-13 作者：方长电力点击：

1、电力电缆：在导体中非正弦波电流所产生的热量，与具有相同均方根值的纯正弦波电流相比较，则非正弦波会有较高的热量。电力谐波分析仪该额外温升是由众所周知的集肤效应和邻近效应所引起的，而这两种现象取决于频率及导体的尺寸和间隔。这两种效应如同增加导体交流电阻，进而导致I2Rac损耗增加。

2、变压器：对变压器而言，谐波电流可导致铜损和杂散铜损增加，谐波电压则会增加铁损。与纯正基本波运行的正弦电流和电压相比较，谐波对变压器的整体影响是温升较高。必须注意的是：这些由谐波所引起的额外损失，将与电流和频率的平方成比例上升，进而导致变压器的基波负载容量下降。而且谐波也会导致变压器噪声增加。

3、电动机：谐波对电动机的主要影响是引起附加损耗，其次是产生机械振动、噪声和谐波过电压。当电动机的谐波电流增大时，电动机的磁饱和程度增加，其所引起的电动机的附加损耗和发热的增加，要比单纯由谐波本身引起的损耗和发热大得多。对于旋转电动机设备，与正弦磁化相比，谐波会增加噪音量。

4、开关：像其它设备一样，谐波电流会引起开关之外额外温升并使基波电流负载能力降低。温升的提高对某些绝缘组件而言会降低其使用寿命。电子设备：计算机及部分电设备，如可编程控制器，通常要求总谐波电压畸变率小于5%，且个别谐波电压畸变率低于3%，较高的畸变量可导致控制设备误动作，进而造成生产或运行中断，导致较大的经济损失。

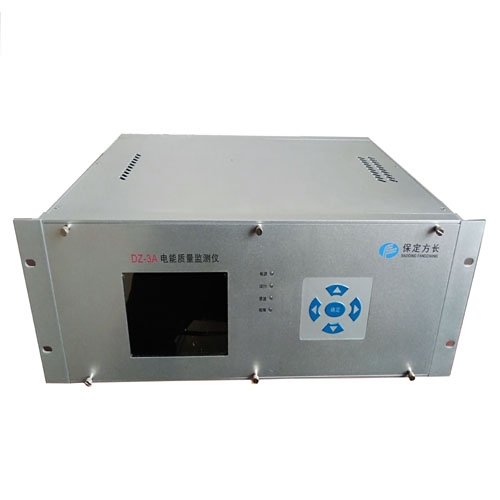

电力谐波分析仪
