电能质量分析仪的检定装置

发布日期：2021-05-05 作者：方长电力点击：

电能质量分析仪的检定装置是根据国家电力行业相关标准，及国家电网公司对电能质量的技术要求，系统分析国内外对电测技术及电能质量的研究水准，结合国内的实际需要研制而成的一款高端检测设备。采用高速交流采样、高精度DDS波形合成、高速数字信号处理器、复杂可编程逻辑阵列、大功率集成功放、嵌入式计算机系统等技术设计而成。

1、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术，降低了负载调整率。交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相，同时也可模拟各种电力故障输出。

2、可输出2~60次标准调制谐波，可进行单次或任意多次谐波叠加输出。可输出1.1~20.0次标准间谐波，可进行单次或任意多次间谐波叠加输出。可输出调制频率为[0.0001Hz，40.0000Hz]的标准（矩形波调制、正弦波调制）闪变信号，并计算出符合GB12326-2000标准的标准Pst值。便携式电能质量分析仪可进行骤升/骤降试验，骤升/骤降幅度及宽度可任意设置。

3、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；可按照国标要求生成专业的电能质量分析报表；便携式电能质量分析仪内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试。

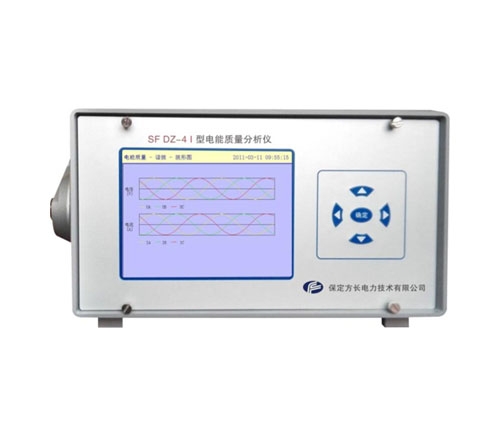

电能质量分析仪
