分布式光伏发电并网对电能质量监测装置的影响

光伏发电装置的输出功率随日照、天气、季节、温度等自然因素而变化，输出功率不稳定，特别是输出功率变化较大时，会对系统接入点造成电压波动和闪变。光伏发电系统通过光伏组件将太阳能转化为直流电能，再通过逆变器转为交流电能，在转换过程中，会产生大量谐波。

所以在并网时要对谐波进行实时监测，如果超出国家的标准，需采取加装滤波装置等相应措施。光伏发电的功率因素较高，一般都在0.98左右，基本上是有功输出，为满足无功补偿分层分区和平衡的原则，光伏发电站应配置相应的无功补偿装置，以满足电网对无功的需求。

电能质量监测装置

光伏发电通过电力电子逆变器并网，易造成三相电流不平衡。当光伏发电系统线路上发生故障时，容易影响电网继电保护以及重合闸动作。由于光伏发电并网对公用电网的电能质量有着重要影响，因此国家规定光伏电站在并网点必须使用电能质量监测装置，对电能质量进行长期监控。

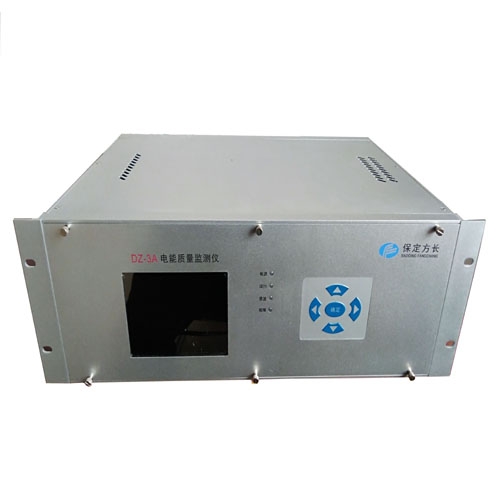

电能质量监测装置的特点：电压输入采用高电压隔离模块，电流输入采用高精度电流变器，使输入信号和测量系统隔离，大大提高了HD DZ300B的抗干扰能力。采用中文界面，简洁的按键操作，用户使用方便，符合国标A 级仪器要求。

对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使HD DZ300B适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
