电能质量监测装置串联谐振的应用特点

电能质量监测装置串联谐振顾名思义就是在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，这种现象叫做串联谐振。特点是指电路呈纯电阻性，端电压和总电流同相，此时阻抗较小，电流大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振。并联谐振电路总阻抗大，因而电路总电流变小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。

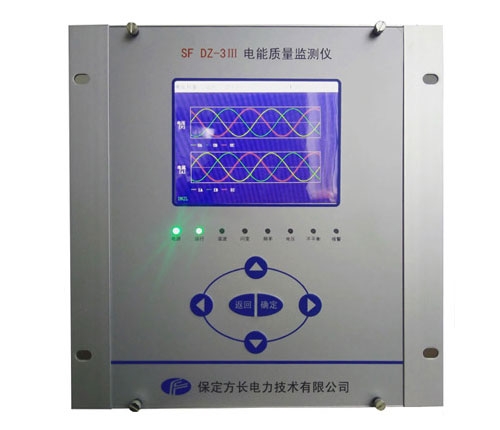

电能质量监测装置

并联谐振不会产生危及设备的谐振过电压，但每一支路会产生过电流。谐振时串联谐振电路的总阻抗小，且呈纯电阻性，其值等于R。谐振时串联谐振电路中的电流Z大，且与电压同相位。

其值为谐振时XL=XC，此时的XL或XC为电路的特性阻抗，用字母ρ表示为谐振时电感和电容两端的电压大小相等，方向相反，且有Q为串联谐振电路的品质因数，是衡量谐振电路特性的一个重要参数。通常将串联谐振电路的特性阻抗，与电路中电阻的比值称为电路的品质因数，用字母Q表示。
