电力谐波分析仪与谐波闪烁分析仪的区别

电力谐波分析仪就是主要用来测量电力系统中的基波频率,和一系列为基波倍数的谐波的正弦波分量的仪器。在电力系统中谐波产生的根本原因是由于非线性负载所致。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。

谐波频率是基波频率的整倍数，根据法国数学家傅立叶(M．Fourier)分析原理证明，任何重复的波形都可以分解为含有基波频率,和一系列为基波倍数的谐波的正弦波分量。谐波电流、电压波动和闪烁的测试，主要是测量由EUT引起的电网电压的变化。

在电压变化产生的干扰中，影响的不仅仅是取决于电压变化的幅度，还取决于它发生的频度，电压变化通常用二类指标来评价，即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度，而闪烁指标则反映了一段时间内连续的电压变化情况。

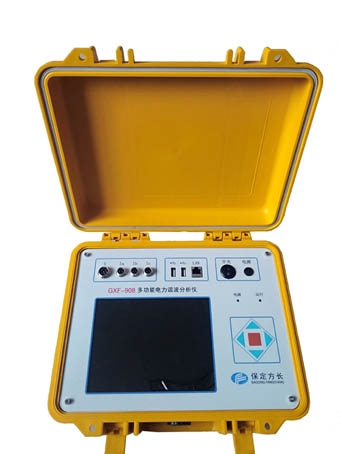

电力谐波分析仪

通常在电磁兼容测试中，电压闪变和谐波测验是一种电磁兼容EMC检测方式，这些EMC测试一般都是按照IEC61000-3-2和IEC61000-3-3的规范来履行的。在欧洲，这些都被认为是“横向”的规范，这意味着一切进入欧盟销售的电子或电气设备都必须按该要求通过这两项规范的测试。

通过以上的介绍，可以看到谐波分析仪与谐波闪烁分析仪的区别在于，谐波分析仪是用在电力系统中谐波的测试与测量，一般都是手持式的；谐波闪烁分析仪是用在电磁兼容方面的测试的，一般都是谐波闪烁分析仪加电压一起组合测试，他们的测试规范是完全不一样的。
