光伏发电装置的输出功率随日照、天气、季节、温 度等自然因素而变化，输出功率不稳定，特别是输出功率变化较大时，会对系统接入点造成电压波动和闪变。光伏发电系统通过光伏组件将太阳能转化为直流电能，再通过逆变器转为交流电能，在转换过程中，会产生大量谐波。所以在并网时要对谐波进行实时监测，如果超出国家的标准，需采取加装滤波装置等相应措施。

光伏发电的功率因素较高，一般都在0.98左右，基本上是有功输出，为满足无功补偿分层分区和平衡的原则，光伏发电站应配置相应的无功补偿装置，以满足电网对无功的需求。光伏发电通过电力电子逆变器并网，易造成三相电流不平衡。当光伏发电系统线路上发生故障时，容易影响电网继电保护以及重合闸动作。

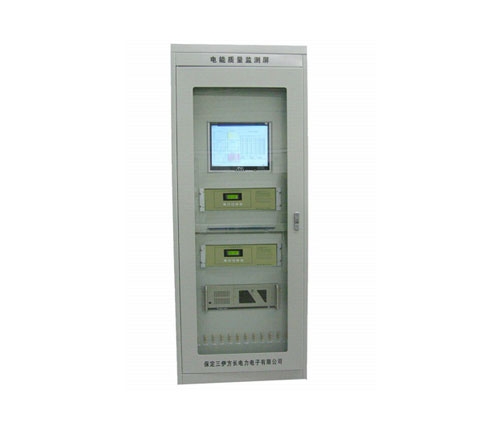

由于光伏发电并网对公用电网的电能质量有着重要影响，因此国家规定光伏电站在并网点必须使用电能质量监测装置，对电能质量进行长期监控。采用DSP+ARM+CPLD 内核，数据处理快速准确，功能强大，大大提高了测试效率和水平， 使得系统集成度更高，稳定性更强，并配备专门的看门狗复位电路，装置在强干扰环境下可自动复位，保证正常工作。

测试通道多，配置灵活，可测量8路×3相电压信号，8路×3相电流信号； 可提供多路报警、 跳闸继电器接点。电压输入采用高电压隔离模块，电流输入采用高精度电流变器使输入信号和测量系统隔离，大大提高了装置的抗干扰能力和安性。内置512M 内存，以5分钟为单位存储数据，每通道可以连续存储4个月的历史数据。

采用大屏幕液晶显示屏，具有友好全中文界面和菜单系统，操作简洁方便，可以实时显示电能质量等参数及电压电流谐波分析图形、表格等。采用基准算法对谐波、三相不平衡度、闪变和波动均无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。
