电压凹陷补偿--电能质量监测解决方案

近几年来，随着信息技术的飞速发展，基于计算机和微处理器的用电设备和各种电力电子设备等敏感负荷，在电力系统负荷中所占比例大幅增加，它们对电能质量的要求较一般用电设备更加苛刻，因而电压凹陷，已经成为影响用电设备稳定运行的重要电能质量监测问题之一。

电压凹陷是指供电电压有效值在短时间内突然下降到 0.1~0.9 pu，持续时间一般为半个周期到几秒钟之间，其主要特点为电压有效值的大幅度下降。短路故障、大型敏感电机起动、雷击是导致电压凹陷的三大原因。

快速、准确检测电压凹陷是补偿研究重点之一，现有的凹陷检测方法有缺损电压法、有效值计算方法、瞬时电压 dq变换方法等。这些方法有效值、峰值、基波计算法的实时性较差，且得不到电压相位，基于 dq 变换的方法虽然能检测单相电压的特征量，但仍需要60°的延时。

现代电力网络经常受到电压尖峰和下垂的干扰。超过90％的电能质量监测事件可以追溯到持续时间短（小于1秒）的电压事件。虽然这种下垂经常未被发现，但它会导致关键过程操作中的直接生产损失。

受电压骤降影响的关键过程操作包括：半导体制造；PLC控制自动化机器人；化学和石油工艺生产；乳制品，食品和饮料生产。

电压骤降的根本原因源于在公用事业高压电力线上，发生雷击浪涌期间的浪涌保护装置操作。在SPD放电功能期间产生瞬时线对地短路，这导致线电压突然下降。事件持续时间短暂，但对依赖于稳定电压的许多关键过程操作提出了挑战。

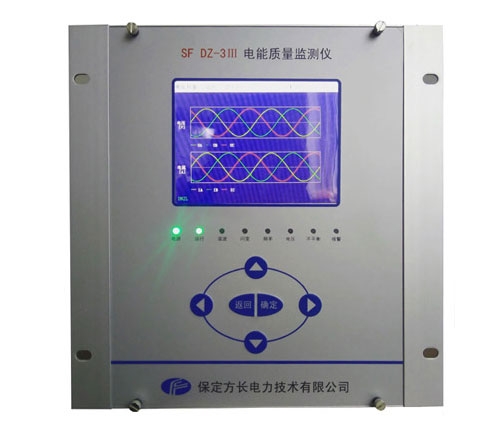

电能质量监测装置
